在道路建設工程中，彎道路牙石選用芝麻白花崗巖已成為普遍做法。這種石材以其穩定的物理性能和美觀的裝飾效果，在彎道防護和道路界定方面發揮著關鍵作用。作為從事石材行業二十年的技術人員，我想結合實測數據和工程案例，分享些專業見解。

芝麻白花崗巖的礦物成分決定了其基本特性。石英含量通常保持在25%-30%，長石占比約60%-65%，黑云母在5%-8%范圍內。這樣的礦物配比使石材體積密度達到2.62-2.65g/cm3，吸水率控制在0.18%-0.22%之間。我們在福建礦區的抽樣檢測顯示，標準荒料的抗壓強度在165-185MPa區間，抗彎強度穩定在13.5-15.2MPa。這些數據保證了彎道路牙石在承重和耐久性方面的要求。

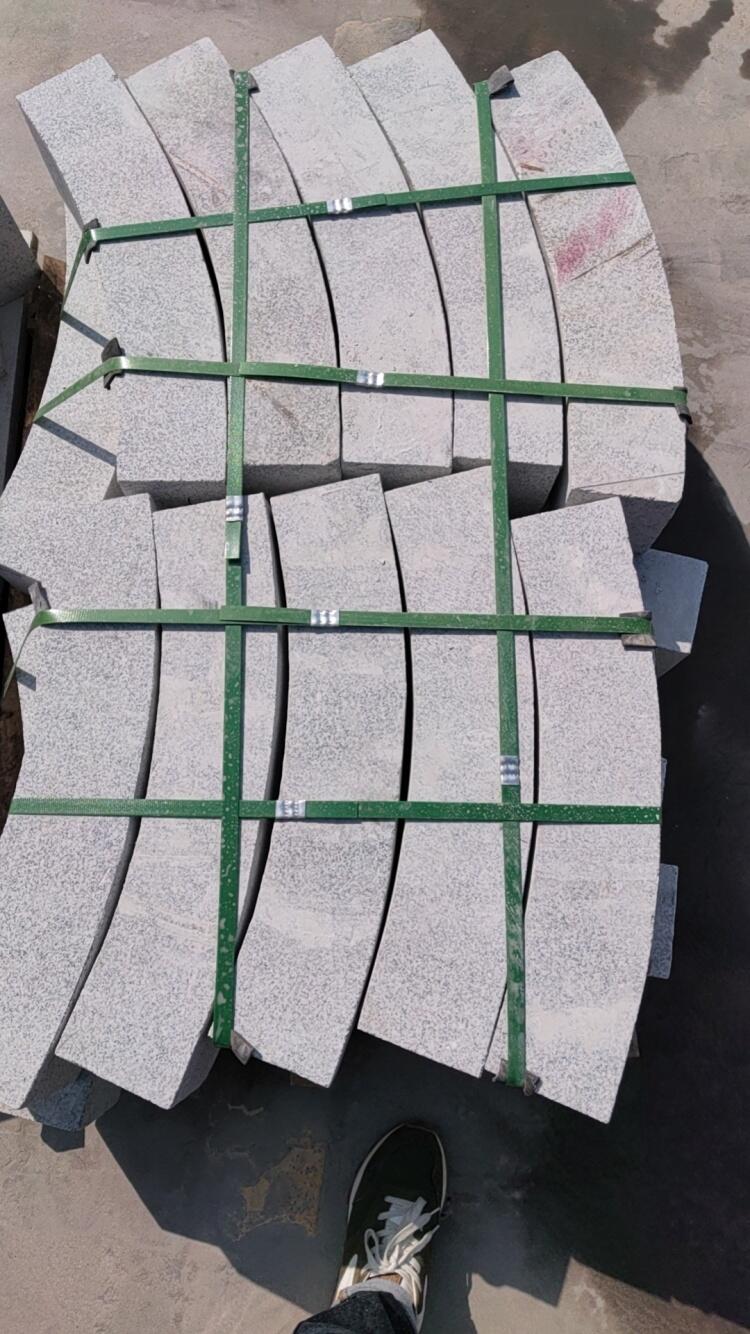

彎道路牙石的加工尺寸需要嚴格把控。常規彎道段的路牙石長度宜控制在75-90cm，高度30-35cm，厚度12-15cm。特殊急彎路段需要定制弧形板，單塊弧度應控制在15-20度，拼接后整體弧度要平滑過渡。我們工廠采用金剛石繩鋸進行荒料切割，再用數控磨機進行表面處理，確保尺寸公差控制在±1.5mm以內。

表面處理工藝直接影響使用效果。常見的處理方式有拋光面、荔枝面和火燒面。拋光面光澤度應達到75度以上，荔枝面的凹凸深度要保持在1.2-1.8mm，火燒面的晶體爆裂程度要均勻。在潮濕多雨地區，建議采用荔枝面處理，其防滑系數可達0.75-0.85，能有效提升行車安全。

安裝施工環節需要特別注意基礎處理。混凝土基礎強度等級不應低于C25，墊層厚度要保證在10-15cm。相鄰路牙石接縫寬度應控制在3-5mm，使用M10水泥砂漿勾縫。我們發現在基礎層加入鋼纖維增強網片，能提高整體結構穩定性，減少因地基沉降導致的位移現象。

質量檢測要重點關注幾個指標。使用回彈儀檢測表面硬度，肖氏硬度應不低于90HSD。用吸水率檢測儀測試密實度，24小時吸水率不應超過0.25%。對于色差控制，采用標準色卡比對，同一批次的路牙石色差度要小于ΔE2.5。這些檢測數據都要詳細記錄在質量證明文件中。

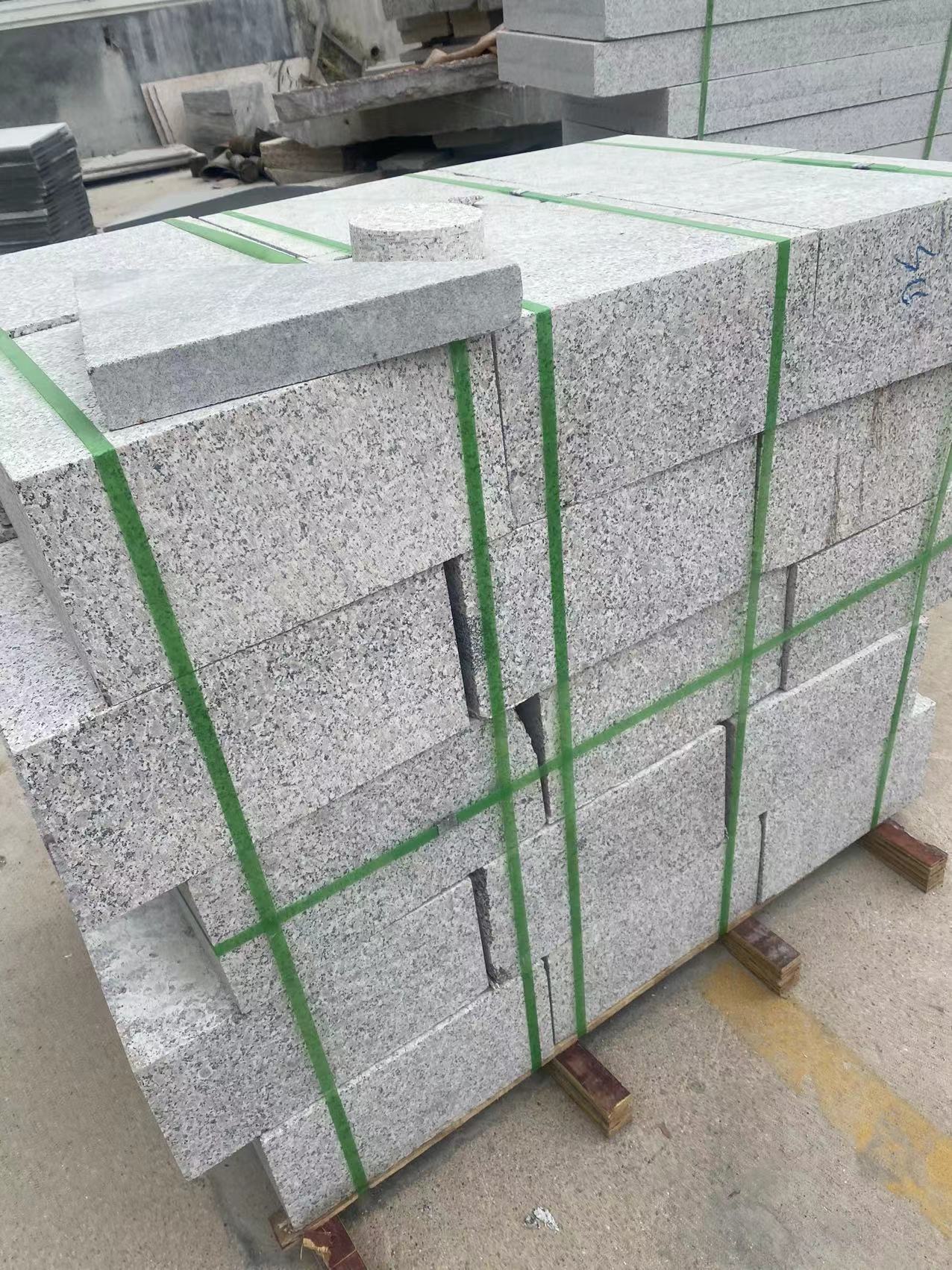

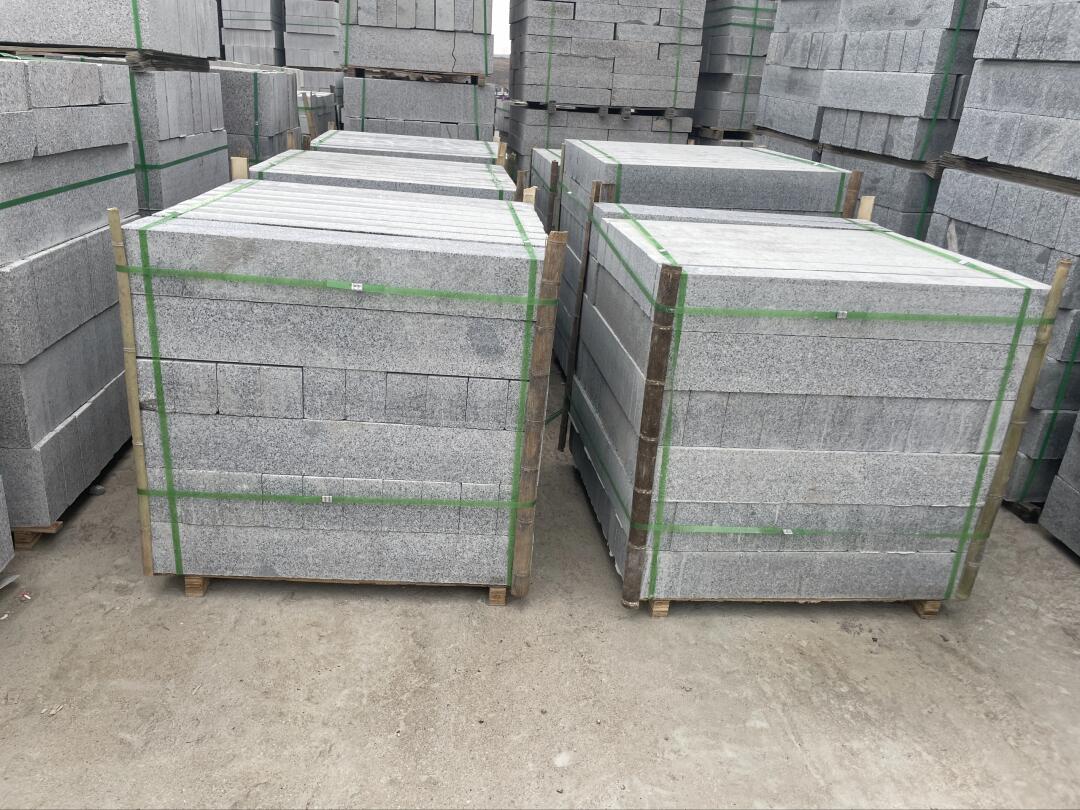

在運輸和儲存環節，建議采用立式包裝，每托數量不超過20件，層間用泡沫板隔開。施工現場堆放時要墊高10cm以上，避免與泥土直接接觸。在溫度低于5℃的環境下施工，需要添加防凍劑并采取保溫措施。

實際工程應用表明，符合標準的芝麻白花崗巖彎道路牙石使用壽命可達30年以上。我們在多個項目的跟蹤檢測發現，使用10年后的石材表面磨損深度僅0.8-1.2mm，強度衰減率不超過5%。這種耐久性使得整體工程維護成本顯著降低。

石材加工過程中的質量控制點需要特別關注。荒料出材率要保持在38%-42%，大板利用率要達到85%以上。加工廢水要經過沉淀池處理，固體廢棄物要進行破碎再利用。這些措施既保證了經濟效益，也符合可持續發展的要求。

對于特殊環境下的應用，比如沿海地區或化工廠周邊，建議在加工時使用滲透型防護劑進行處理。實驗數據顯示，經過防護處理的石材耐酸堿性能提升約40%，鹽霧腐蝕速率降低35%。這種預處理雖然增加約8%的成本，但能顯著延長使用壽命。

從工程實踐來看，嚴格按照標準生產的芝麻白花崗巖彎道路牙石，其綜合性能明顯優于其他材料。但也要認識到，初期投入成本較高，對加工設備要求較嚴格。建議在項目規劃設計階段就充分考慮這些特性，選擇最適合的方案。
