做石材這行十多年，跑過國內主要礦區也接觸過海外原料，對花崗巖的理解不只是看表面光澤或硬度那么簡單。每一塊石頭背后都有它的“出身檔案”——地理位置、地質年代、構造環境，這些因素直接決定了它的礦物構成、顏色穩定性以及加工性能。今天想聊的，是不同地區花崗巖在實際應用中表現出的特性差異，以及它們是怎么形成的。這類信息對我們選料、定價、甚至客戶溝通都很關鍵。

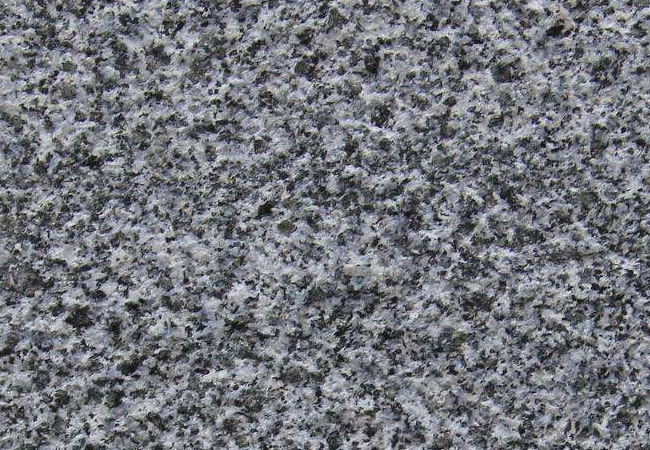

先從國內幾大主產區說起。福建G654黑金沙，幾乎成了出口標配，它的深灰底色夾帶細小云母閃光點，視覺上穩重又不失細節。這種巖石屬于典型的同熔型花崗巖，形成于中生代燕山期的地殼重熔過程。福建一帶當時處于板塊邊緣活動帶，地殼加厚導致下部巖石部分熔融，巖漿緩慢上升并在地下3到8公里處冷卻結晶。這個深度和速度造就了它中粗粒結構，石英含量約25%，長石占比接近60%，黑云母占5%-7%。正因為云母比例適中且顆粒細小，打磨后不易脫落，所以耐候性不錯，在戶外工程中表現穩定。

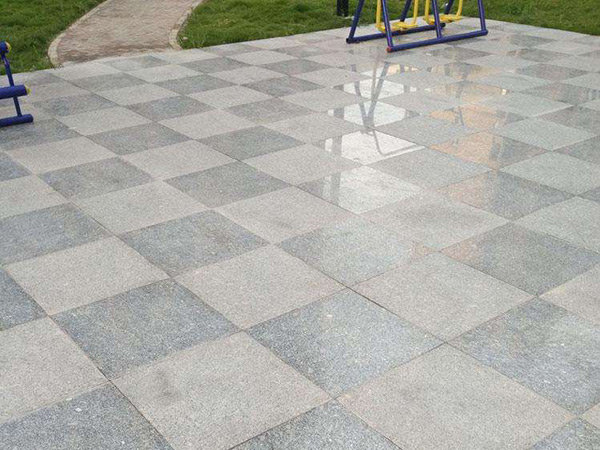

再往北看，山東五蓮地區的花崗巖風格完全不同。像五蓮紅這類產品，色調偏暖，多為粉紅至淺褐，主要礦物是鉀長石和斜長石，石英次之。它的成因更偏向于A型花崗巖（堿性花崗巖），通常出現在裂谷或伸展構造背景。這類巖漿來源于地幔物質上涌引發的地殼拉張，溫度高、粘度低，侵入時容易攜帶較多鐵鎂成分。因此五蓮紅的吸水率普遍低于0.6%，抗壓強度常達180MPa以上，適合做承重板材或廣場鋪裝。但缺點也明顯：局部區域存在暗色礦物條帶，切割時需避開以保證色差可控。

西南方向的四川漢源紅，則展示了另一種演化路徑。這里的花崗巖多屬S型，即由沉積巖重熔形成。原始物質包括泥質巖和砂巖，富含鋁和鉀，在高溫高壓下熔出酸性巖漿。這類巖石通常具有更強的各向異性，片麻狀構造較為常見。我們在加工時發現，同一塊大板的不同方向研磨，光澤度能差出15個單位以上。這說明其內部礦物排列受原巖層理影響較大。這類材料用于墻面裝飾尚可，但作為地面通體板使用時要格外注意排版方向一致性。

國外礦源更有意思。巴西的藍珍珠花崗巖，名字聽著像商業包裝，但它的真實學名是“含角閃石黑云母二長花崗巖”。它的藍色亮點其實是角閃石集合體，在偏光顯微鏡下能看到明顯的柱狀定向排列。這種結構源于巖漿晚期揮發分富集，促使特定礦物定向生長。它的SiO?含量在68%左右，屬于準鋁質巖石，抗風化能力極強，長期暴露在濕熱環境中也少見銹斑。不過由于含有較多角閃石，加工過程中刀具損耗比普通花崗巖高出約30%，這點在報價時就得提前核算進去。

非洲安哥拉的幻彩紅則體現了古老克拉通環境下的巖漿活動特征。形成時代可追溯至前寒武紀，距今超過9億年。這類巖石經歷了長期地質穩定期，晶體發育完整，常見巨斑狀結構，鉀長石斑晶可達2厘米以上。由于地處剛果克拉通南緣，地溫梯度低，巖漿冷卻極其緩慢，使得礦物充分結晶。這也帶來了優勢：體積密度普遍高于2.65g/cm3，耐磨系數測試達到98以上。但因為礦區遠離港口，運輸成本拉高了終端價格，在項目預算緊張時需要權衡性價比。

還有一類容易被忽略的是海島型花崗巖，比如菲律賓的黃金麻。它看似與廣東岑溪綠相似，實則成因截然不同。后者形成于大陸內部剪切帶，而菲律賓礦體位于島弧俯沖帶上，巖漿來源混有洋殼俯沖釋放的流體成分，導致鈉長石化現象普遍。我們檢測過一批原石，其鈉長石替代正長石的比例高達40%，這就造成酸性環境下易發生蝕變，表面出現白華的風險增加。建議這類材料盡量避免用于酸雨頻發區域或靠近化工廠的建筑外立面。

從成因角度看，全球花崗巖大致可分為I型（火成源）、S型（沉積源）、A型（非造山堿性）和M型（地幔源）四類。不同類型對應不同的構造背景和物理化學條件。比如I型常見于造山帶，富含斜長石；S型鋁飽和度高，易出現白云母；A型富堿貧水，多見于裂谷；M型稀少，但在某些科馬提巖關聯區存在。掌握這些分類邏輯，有助于我們在采購時判斷礦脈可靠性——如果某個所謂“A型花崗巖”礦區卻位于穩定陸塊中心，那就要重新評估其地質報告的真實性。

實際操作中，我會要求供應商提供XRF（X射線熒光）元素分析和薄片鑒定報告。例如，當K?O/Na?O比值大于1.5時，基本可以判定為鉀長石主導型巖石，適合做拋光板；若FeO+MgO總量超過5%，就要警惕后期泛銹問題。這些數據不是實驗室擺設，而是決定項目成敗的關鍵參數。

每個地區的花崗巖都像一本打開的地質日記，記錄著億萬年的地球運動軌跡。了解它們的來路，才能更好把握用途。作為從業者，不能只盯著色差和厚度，更得讀懂石頭的語言。
