在石材行業干了十多年，經手過上千種石料，從北方零下30℃的嚴寒地區到南方高濕高鹽的沿海項目，我越來越清楚一點：一塊石頭能不能扛住風吹日曬，不是靠肉眼看看顏色紋路就能定論的。尤其用在室外地面、臺階、外墻這些地方，耐候性和抗凍性直接決定它能用十年還是三年就得翻修。很多客戶一開始只關注價格和外觀，等冬天一過，表面剝落、裂紋四起，才意識到問題出在材料本身。

耐候性，說白了就是石材抵抗自然環境侵蝕的能力。陽光中的紫外線、雨水沖刷、溫差變化、空氣中的酸性物質，都會對石材造成持續損傷。而抗凍性，則是耐候性中極為關鍵的一環——當石材吸水后，在低溫環境下水分結冰膨脹，內部產生應力，反復凍融就會導致開裂、粉化。我們廠里每年做凍融實驗的樣品不下200組，有些看似致密的石灰巖，經歷25次凍融循環就開始掉渣；而某些細粒花崗巖，哪怕經過100次-20℃到+20℃的循環，依然結構完整。

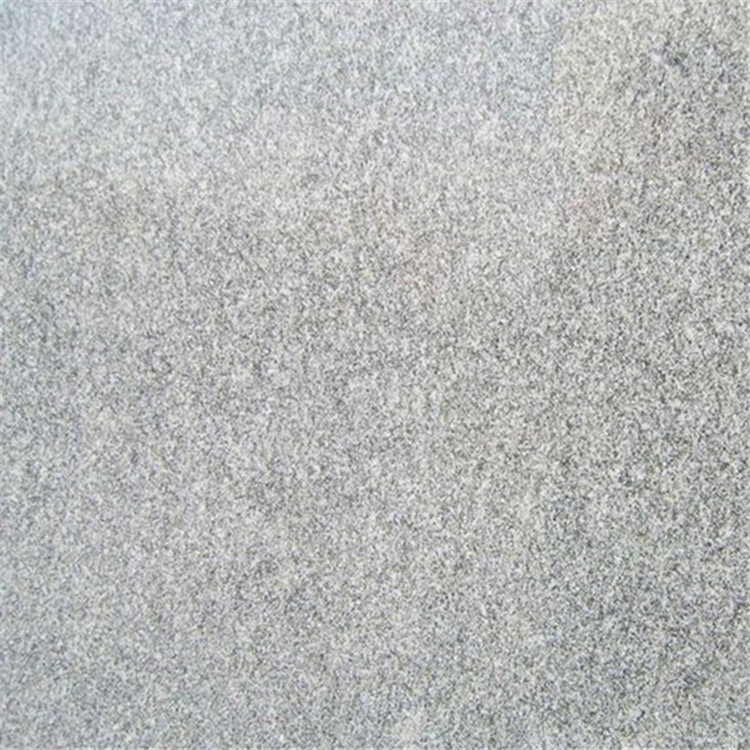

判斷一塊石材能否用于戶外，第一步看吸水率。這是最基礎也最關鍵的指標。國家標準GB/T 9966.3-2001規定了天然飾面石材的體積密度、吸水率測試方法。我們在實驗室采用真空浸水法，將樣品抽真空后浸泡24小時，稱重計算吸水率。一般來說，吸水率低于0.6%的石材，基本可以滿足大多數戶外使用場景；超過1.0%，就要格外謹慎。像福建產的芝麻黑花崗巖，平均吸水率在0.45%左右，經過東北多個市政廣場項目驗證，十年無明顯風化。而一些云南產的砂巖，吸水率常達1.8%以上，即便表面做了防護處理，三五年后仍會出現局部崩粒。

第二步是分析礦物組成。不同礦物對溫度變化的反應差異很大。比如石英的熱膨脹系數低，穩定性好；而方解石在碳酸鹽類巖石中占比高時，遇水加凍就容易發生晶格破壞。我們曾送檢一批用于北京郊區庭院的黃銹石，XRD檢測顯示其中含有約12%的鐵白云石，這類含鐵礦物在氧化和凍融交替作用下極易形成膨脹性產物，加速石材劣化。最終這批貨被建議僅用于干燥區域，避免長期暴露于雨雪環境。

實際工程中，凍融循環測試是最接近真實使用條件的驗證方式。按照GB/T 32836-2016《建筑裝飾用石材凍融循環試驗方法》，我們將樣品飽和吸水后，置于-20℃冷凍箱中保持4小時，再放入20℃水中融化4小時，為一個循環。每完成25次，檢查質量損失和抗壓強度變化。合格標準是100次循環后，質量損失不超過0.8%，強度下降不高于15%。去年為河北某滑雪場供貨前，我們對候選的三種花崗巖做了對比測試，結果發現某款所謂的“黃金麻”，雖然外觀漂亮，但50次循環后表面已出現微裂，質量損失達1.2%，最終被淘汰。

還有一個常被忽視的因素是石材的加工方式。同樣是花崗巖，機切面和火燒面的表現就不一樣。火燒處理會打開表層孔隙，增加吸水通道，如果后續不做深層防護，反而會降低抗凍能力。我們建議在寒冷地區使用的石材，盡量采用研磨或拋光工藝，減少表面開放孔的數量。當然，這也要結合防滑要求來平衡，比如臺階部位可在邊緣做輕微鑿毛，主體區域保持致密處理。

現場安裝細節也會影響最終效果。石材底部與基層之間若排水不暢，長期積水會導致底部反復吸水—凍結—融化，形成“腳踝式”腐蝕。我們在配合設計院做技術交底時，特別強調留縫寬度和坡度控制，確保每塊石材都能快速排水。同時，使用透氣型粘結砂漿，避免水汽被困在內部無法釋放。

最后一點，別迷信“國產不如進口”。我們對比過巴西產的啡網紋和山東產的濟南青，兩者在相同測試條件下，濟南青的凍融表現反而更穩定。關鍵還是看具體批次的質量控制和原始礦脈的地質條件。每批荒料進場，我們都做小樣預判，而不是憑經驗或標簽下單。

選戶外石材，不能只看眼前效果。真正經得起時間考驗的，往往是那些數據扎實、結構穩定、工藝匹配的產品。多走幾步檢測流程，后期省下的不只是維修成本，更是信譽。
